Du croquis au plan détaillé : Maîtriser l'intégration ergonomique.

Bonjour,

Dans la leçon précédente, vous avez transformé un programme de logement en une esquisse fonctionnelle, une étape conceptuelle cruciale qui organise les espaces en réponse aux besoins et aux contraintes du site.

Aujourd'hui, nous allons faire le pont entre cette intention et la réalité constructive. L'objectif est de développer votre esquisse en un plan détaillé à l'échelle 1/100e, en y intégrant les circulations, le mobilier et les dimensions ergonomiques. C'est le moment où le dessin devient un véritable outil de dialogue avec le réel. Votre expérience en dessin technique sera un atout formidable, car nous allons pouvoir nous concentrer sur les choix de conception qui se cachent derrière la précision du trait.

1. La Précision du Trait : Échelle et Hiérarchie Graphique

Passer de l'esquisse au plan détaillé, c'est d'abord adopter un langage commun et rigoureux. Les deux piliers de ce langage sont l'échelle et la hiérarchie des traits.

L'Échelle 1/100e

L'échelle 1/100e est la norme pour les plans d'ensemble en architecture résidentielle. Elle offre un équilibre parfait entre une vue globale du projet et un niveau de détail suffisant. Concrètement, cela signifie que 1 centimètre sur votre dessin représente 1 mètre dans la réalité.

La vidéo suivante, bien qu'en anglais, vous montrera de manière très claire comment utiliser un kutch (ou règle d'échelle) pour dessiner précisément à l'échelle.

La Hiérarchie des Traits

Un bon plan n'est pas dessiné avec un seul et même trait. Pour être lisible, il utilise différentes épaisseurs de ligne pour créer une hiérarchie visuelle. Cela guide l'œil et permet de comprendre instantanément ce qui est important, ce qui est structurel, et ce qui est secondaire.

La règle est simple :

• Trait épais : Ce qui est coupé (les murs porteurs, les murs de façade).
• Trait moyen : Ce qui est vu mais structurellement moins important (cloisons intérieures, menuiseries de portes et fenêtres).
• Trait fin : Ce qui est "posé" sur le plan (le mobilier, les hachures de sol).
• Trait pointillé/discontinu : Ce qui est au-dessus du plan de coupe (meubles hauts de cuisine, mezzanines) ou caché.

Cette vidéo en français l'explique et le met en pratique de manière très efficace.

2. Dessiner les Éléments Fixes : Murs, Portes et Fenêtres

Avec les principes d'échelle et de hiérarchie en tête, vous pouvez commencer à "durcir" les lignes de votre esquisse.

1. Épaisseur des murs : Donnez une épaisseur réaliste à vos murs.

   • Murs extérieurs : Généralement entre 30 et 40 cm (isolant compris).
   • Cloisons intérieures : Entre 7 et 10 cm.

2. Portes et fenêtres : Leur représentation doit être précise, car elle a un impact direct sur la circulation et l'aménagement.

   • Portes : Dessinez toujours le débattement de la porte (l'arc de cercle qui montre son ouverture). C'est fondamental ! Une porte qui s'ouvre contre un mur ou dans un coin "libère" l'espace, tandis qu'une porte qui s'ouvre au milieu d'un mur "gaspille" une surface importante. Une porte standard mesure 83 cm de large (passage de 80 cm).
   • Fenêtres : Représentez le dormant (le cadre) et l'ouvrant pour donner une idée du type d'ouverture (battante, coulissante...).

La démonstration suivante est un excellent guide visuel pour cette étape.

3. Meubler pour Valider : L'Ergonomie comme Outil de Conception

À ce stade du projet, le mobilier n'est pas un élément de décoration. C'est un outil de vérification. En plaçant des meubles aux dimensions standards, vous testez la viabilité et le confort de vos espaces. C'est ici que l'ergonomie entre en jeu.

• Peut-on circuler facilement autour du lit ?
• Y a-t-il assez de place pour reculer sa chaise à la table à manger ?
• L'espace dans la cuisine permet-il d'ouvrir les placards et le four sans être à l'étroit ?

Le document suivant est une mine d'or d'informations sur les dimensions standards du mobilier et les dégagements nécessaires.

Pour vous donner quelques repères rapides issus de ce document :

• Chambre : Un lit double fait 140x200cm ou 160x200cm. Prévoyez un passage d'au moins 60 cm sur les côtés et au pied du lit.
• Cuisine : Les plans de travail font 60 cm de profondeur. La distance idéale entre deux plans de travail face à face est de 120 cm.
• Séjour/Salle à manger : Pour passer derrière une personne assise à une table, il faut compter environ 60 cm.

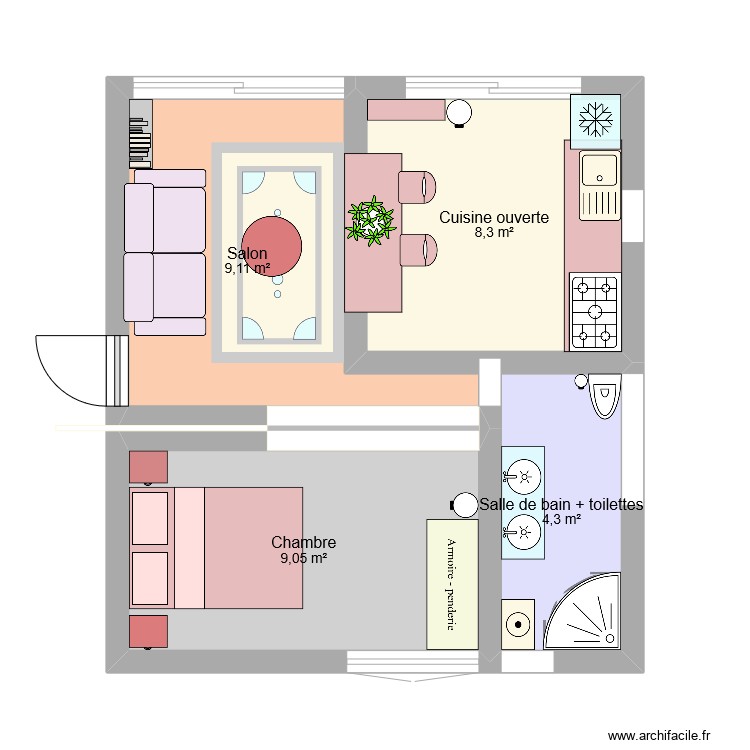

4. Application Pratique : Développer votre Esquisse

Il est temps de mettre tout cela en application. Reprenez l'esquisse fonctionnelle que vous avez réalisée lors de la leçon précédente.

Votre mission (environ 30 minutes) :

1. Sur une feuille de papier (le format A3 est plus confortable) ou dans votre logiciel de dessin favori, redessinez votre projet à l'échelle 1/100e.
2. Tracez les murs en respectant une épaisseur de 35 cm pour l'extérieur et 8 cm pour les cloisons. Utilisez des traits plus épais pour les murs extérieurs.
3. Positionnez les portes et fenêtres. Soignez le sens d'ouverture des portes pour optimiser l'espace.
4. Aménagez chaque pièce en vous référant aux dimensions standards vues dans le PDF introduction a u dessin d 'architecture a ux ins truments:
   • Placez les lits et armoires dans les chambres.
   • Dessinez le canapé, les fauteuils et la table basse dans le séjour.
   • Organisez la salle à manger avec une table et des chaises.
   • Implantez les éléments de la cuisine (plan de travail, évier, cuisson).
5. Vérifiez l'ergonomie : Mesurez les passages et les dégagements. L'espace est-il fonctionnel ? Si vous constatez qu'une pièce est trop petite ou mal agencée, n'hésitez pas à ajuster votre dessin. Vous pouvez légèrement déplacer une cloison, changer le sens d'une porte ou revoir l'agencement du mobilier. C'est ça, le processus de conception !

Conclusion

Félicitations ! Vous avez franchi une étape majeure en transformant une idée en un plan détaillé et fonctionnel. Vous avez ajouté une couche de réalité technique et ergonomique à votre concept initial.

Points clés à retenir :

• Le plan au 1/100e est le standard qui permet de vérifier et de communiquer un projet de logement.
• La hiérarchie des traits (épaisseurs de ligne) est essentielle pour un dessin professionnel et lisible.
• Le mobilier et les dégagements ne sont pas des détails, mais des outils de conception fondamentaux pour valider la fonctionnalité et le confort d'un espace.
• Le passage au plan détaillé est un processus itératif : les contraintes de l'échelle et de l'ergonomie peuvent vous amener à modifier vos intentions de départ.

Aperçu de la prochaine leçon :

Maintenant que vous savez produire un plan détaillé, comment juger de sa qualité ? Dans la prochaine leçon, nous apprendrons à évaluer la qualité fonctionnelle d'un plan existant. Nous développerons un œil critique pour repérer ses forces et ses faiblesses, et nous verrons comment proposer des améliorations sous forme d'esquisses. Cette compétence d'analyse est indissociable du travail de conception.
